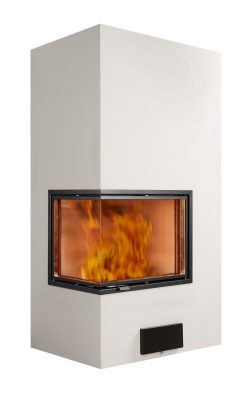

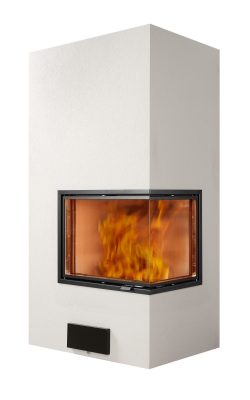

ISO-JOHANNES -TAKKA
Komea koko ja näyttävä kulmaluukku luovat arvokkuutta tilaan
Ylväs katseenvangitsija

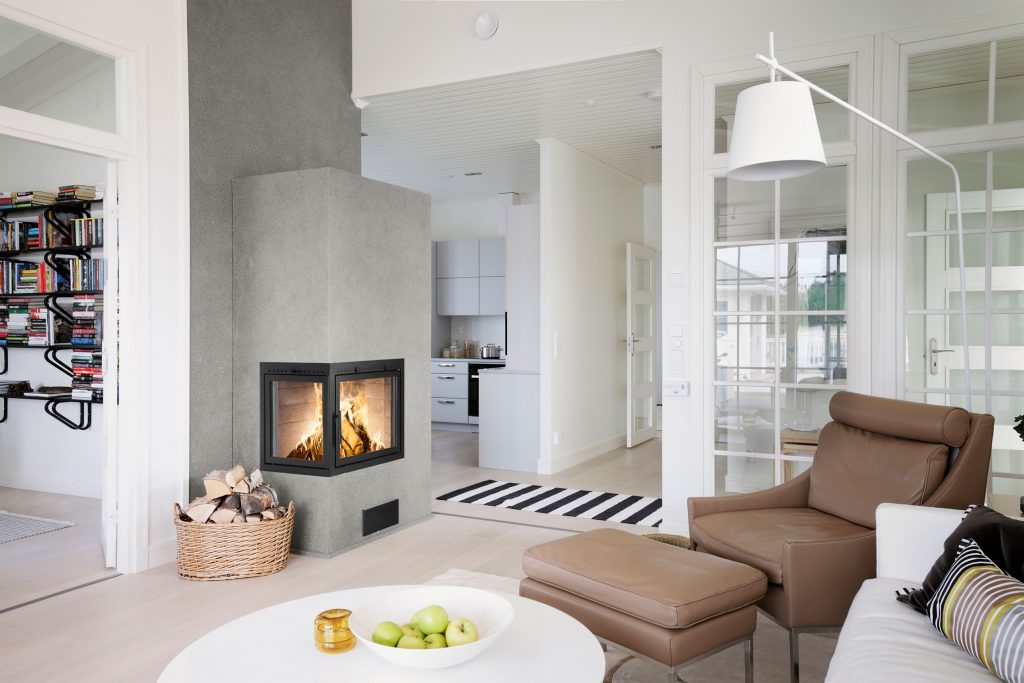

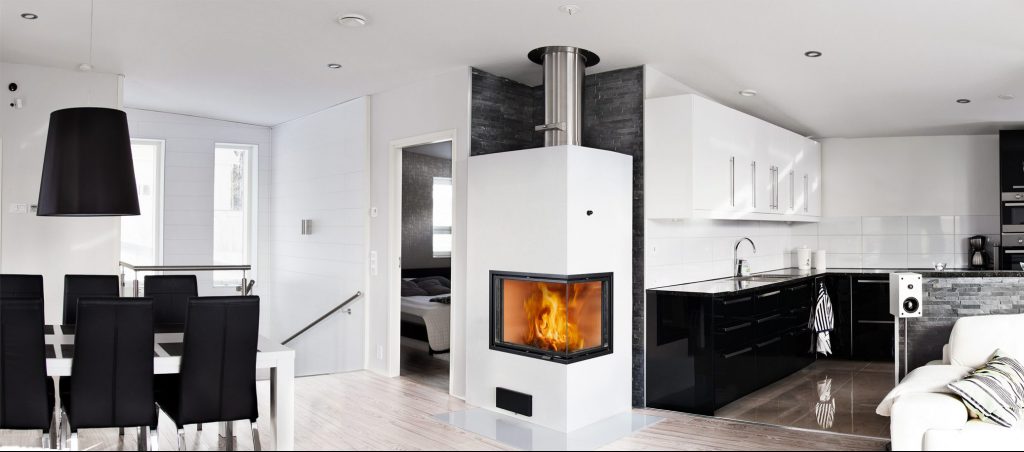

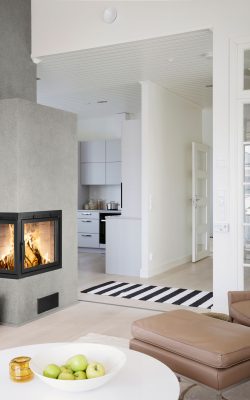

Iso-Johannes on todella näyttävä tulisija isompaan tilaan. Suuri kulmaluukku levittää tulen tanssin kahteen eri suuntaan. Iso-Johannes sopii erinomaisesti esimerkiksi avokeittiön ja olohuoneen väliin, jolloin tulen loimusta voi nauttia sekä kokkaajat että vieraat.

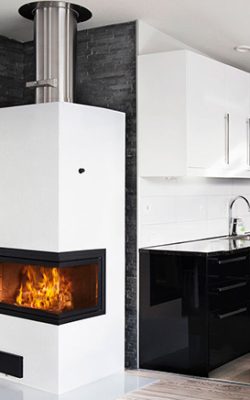

Iso-Johannes on yksi Linnatulen malliston suurimmista takoista. Varaavan ominaisuuden vuoksi takka levittää tasaista lämpöä vielä pitkään polton jälkeen.
KUVIA TUOTTEESTA
TEKNISET TIEDOT
Mitat
Leveys 980 mm
Syvyys 685 mm
Korkeus n. 1850 mm
Paino 1800 kg
Luukku l*k: 685+465 mm*500mm
Tulipesä
Syvyys 420 mm
Leveys 690 mm
Lämmitysala
70-100m²
Hormisuositus min.
1 tiili tai Ø 175 mm
Suositeltava korvausilmaputken koko
Ø125 mm-Ø160 mm
Suojaetäisyydet palavaan materiaaliin
Pääliliitosmalli:
Sivulle: 50 mm
Taakse: 50 mm
Eteen: 1000 mm
Alaliitosmalli:
Sivulle: 100 mm
Taakse: 100 mm
Eteen: 1000 mm
Teksteistä löytyvien lyhenteiden selityksiä:
DoP = Declaration of Performance (suoritustasoilmoitus)
DoC = Declaration of Conformity (vaatimustenmukaisuusvakuutus)
AL = Alaliitos. Hormi takan vieressä tai takana, liitos takan alaosasta
PL = Pääliliitos. Hormi takan päällä
YL = Yläliitos. Hormi takan vieressä tai takana, liitos takan yläosasta
PDF 2D-tiedostot aukeavat useimmilla älylaitteilla
DXF-tiedostot yleisiä 2D-tiedostoja ammattilaisille
VXP-tiedostot 2D-tiedostoja Vertex-käyttäjille
VXM-tiedostot 3D-tiedostoja Vertex-käyttäjille
PDF 3D-tiedostot aukeavat Acrobat Reader -työpöytäversiolla
LADATTAVAT TIEDOSTOT
- DoC Iso-Johannes
- DoP Iso-Johannes
- Energiatodistus Iso-Johannes alaliittymä
- Energiatodistus Iso-Johannes pääli- ja yläliittymä
- Iso-Johannes, oikea AL 2D DXF
- Iso-Johannes, oikea AL 2D PDF
- Iso-Johannes, oikea PL 2D PDF
- Iso-Johannes, oikea YL 2D PDF
- Iso-Johannes, vasen AL 2D PDF
- Iso-Johannes, vasen PL 2D PDF
- Iso-Johannes, vasen YL 2D PDF
- Iso-Johannes, oikea PL 2D DXF
- Iso-Johannes, oikea PL 2D VXP
- Iso-Johannes, oikea PL 3D PDF
- Iso-Johannes, oikea PL 3D VXM
- Iso-Johannes, oikea YL 2D DXF
- Iso-Johannes, vasen AL 2D DXF
- Iso-Johannes, vasen PL 2D DXF
- Iso-Johannes, vasen PL 2D VXP
- Iso-Johannes, vasen PL 3D PDF
- Iso-Johannes, vasen PL 3D VXM
- Iso-Johannes, vasen YL 2D DXF
Lisää teknisiä piirustuksia saatavilla pyynnöstä.
